Kā izvēlēties piemērotu gumijas amortizatoru rūpnieciskajām un automobiļu pielietojuma jomām

Kā izvēlēties piemērotu gumijas amortizatoru rūpnieciskajām un automobiļu pielietojuma jomām

Pareizās izvēles veikšanagumijas amortizators Tas prasa vairāk nekā tikai atbilstošus izmērus vai cietību. Rūpnieciskajās un automobiļu lietojumos komponentam jādarbojas noteiktām slodzēm, vibrācijas līmeņiem, temperatūrām un apkārtējās vides apstākļiem. No OEM ražošanas viedokļa izvēles process jāsāk ar darba apstākļiem, pēc tam nosakot piemērotu gumijas materiālu un komponenta konstrukciju.

Kas ir gumijas amortizators?

Gumijas amortizators ir elastomēra komponents, ko izmanto trieciena, vibrācijas un mehāniskās enerģijas pārvades samazināšanai. Atkarībā no tā konstrukcijas tas var darboties kā gumijas stiprinājums, bukses, vibrācijas slāpētājs, izolācijas paliktnis vai pielāgots slāpēšanas elements.

Gumija ir piemērota šiem pielietojumiem, jo tā var deformēties slodzes ietekmē un daļu mehāniskās enerģijas izkliedēt, pateicoties savai viskoelastiskajai uzvedībai. TheNASA Mehānisko konstrukciju rokasgrāmata elastomēriemSniegt detalizētu informāciju par elastomēru materiāliem un to lietošanu trieciena un vibrācijas izolācijā.

Kā darbojas gumijas amortizators?

Kad tiek piemērots vibrācijas vai mehāniskais spēks, gumija deformējas un pēc tam atgriežas sākotnējā formā. Daļa enerģijas tiek uzkrāta elastiski, savukārt otra daļa tiek izkliedēta siltumā iekšējās amortizācijas rezultātā.

Tomēr gumijas darbības rādītāji nav nemainīgi. Dinamiskais stingrums un slāpēšana var mainīties atkarībā no frekvences, temperatūras, sākotnējās slodzes un deformācijas. TheISO 10846-1 standartsNodrošina principus, lai mērītu elastīgo elementu vibroakustiskās pārneses īpašības, kas tiek izmantoti vibrācijas izolācijai.

Tieši tāpēc riepu amortizatora izvēle, balstoties tikai uz cietību, bieži vien ir nepietiekama.

Galvenie izvēles faktori

Slodze un deformācija

Sāciet ar statisko un dinamisko slodžu identificēšanu. Spiede, šķīvēšana, stiepšanās un kombinētās slodzes var radīt dažādus rezultātus.

Piemēram, rūpnieciskās mašīnas stiprinājums galvenokārt var darboties saspiešanas režīmā, savukārt automobiļa bukses var izturēt atkārtotu saspiešanu un bīdīšanu. Tāpēc uzstādīšanas virzienu un paredzamo deformāciju vajadzētu ņemt vērā kopā ar darba slodzi.

Vibrācijas frekvence

Motori, dzinēji, sūkņi, kompresori un citas mašīnas var radīt dažādas vibrācijas frekvences un amplitūdas.

Gumijas komponents, kas vienā frekvencē darbojas labi, citā var uzvesties citādi. Tāpēc dinamisko stingrību un slāpēšanu vajadzētu ņemt vērā tad, kad pielietojums ietver nepārtrauktus vai augstas frekvences svārstījumus.

Gumijas materiāls

Materiālu izvēle jābalsta darba vidē un nepieciešamajā veiktspējā.

Šīs ir vispārējas vadlīnijas, jo galīgais darbības rezultāts ir atkarīgs arī no savienojuma formulējuma. TasISO/TR 17051 vadlīnijasniedz norādījumus par vairākiem izplatītiem gumijas materiāliem, tostarp NR, SBR, NBR, CR un EPDM.

Temperatūra un vide

Temperatūra un vides iedarbība var būtiski ietekmēt gumijas darbības īpašības. Komponenti, kas uzstādīti netālu no dzinējiem, motoriem, izplūdes sistēmām vai āra mašīnām, var saskarties ar karstumu, eļļu, degvielu, ūdeni, ķīmiskām vielām, ozonu vai UV starojumu.

Tāpēc gumijas sastāvu vajadzētu izvēlēties atbilstoši reālajai ekspluatācijas videi, nevis vienkārši izvēloties plaši izmantotu materiālu. TheParker O-gredzena rokasgrāmatasniedz noderīgu salīdzinošu informāciju par elastomēru īpašībām, temperatūras izturību un ķīmisko saderību.

Rūpnieciskās pret automobiļu pielietojuma jomas

Rūpnieciskajos un automobiļu gumijas amortizatoros tiek izmantoti vieni un tie paši pamata slāpēšanas principi, taču tiem bieži ir atšķirīgas konstrukcijas prasības.

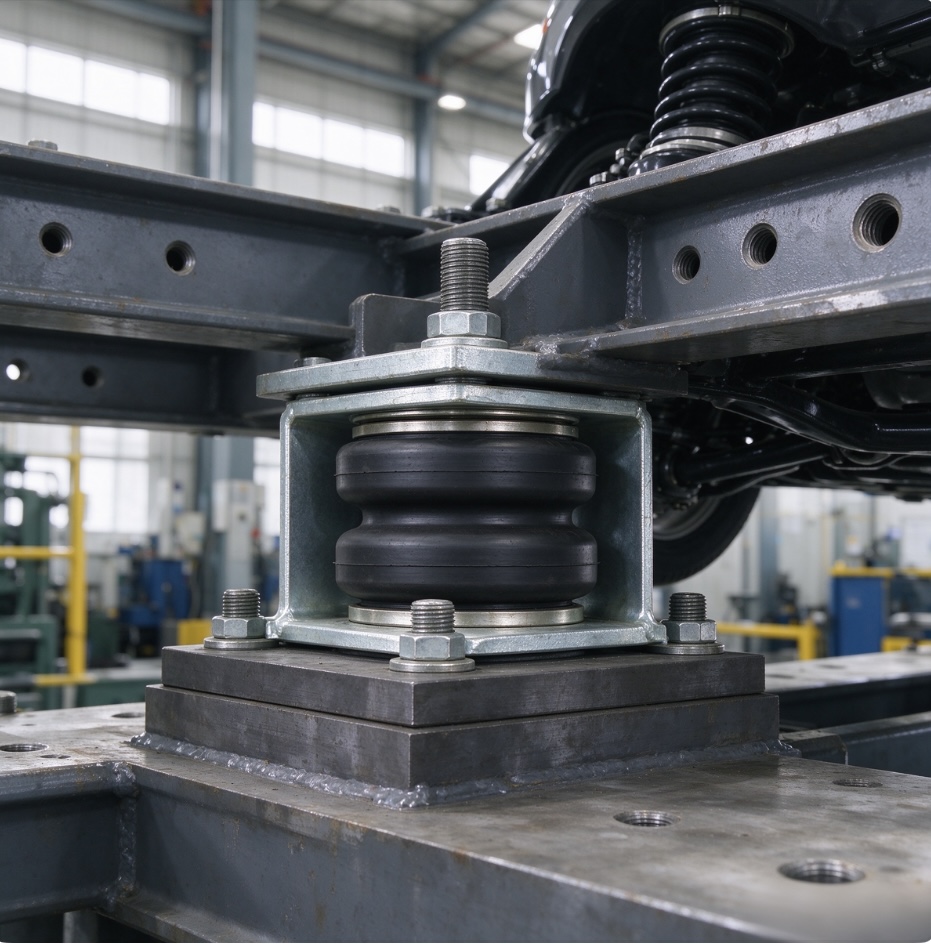

Rūpnieciskajos pielietojumos parasti galvenā uzmanība tiek pievērsta vibrācijas izolācijai, iekārtu aizsardzībai, atkārtotam slodzes pielietojumam un darbības vidēm izturībai. Automašīnu sastāvdaļām var būt nepieciešams tikt galā ar pastāvīgu kustību, ierobežotu uzstādīšanas vietu, temperatūras svārstībām un kombinētām slodzēm.

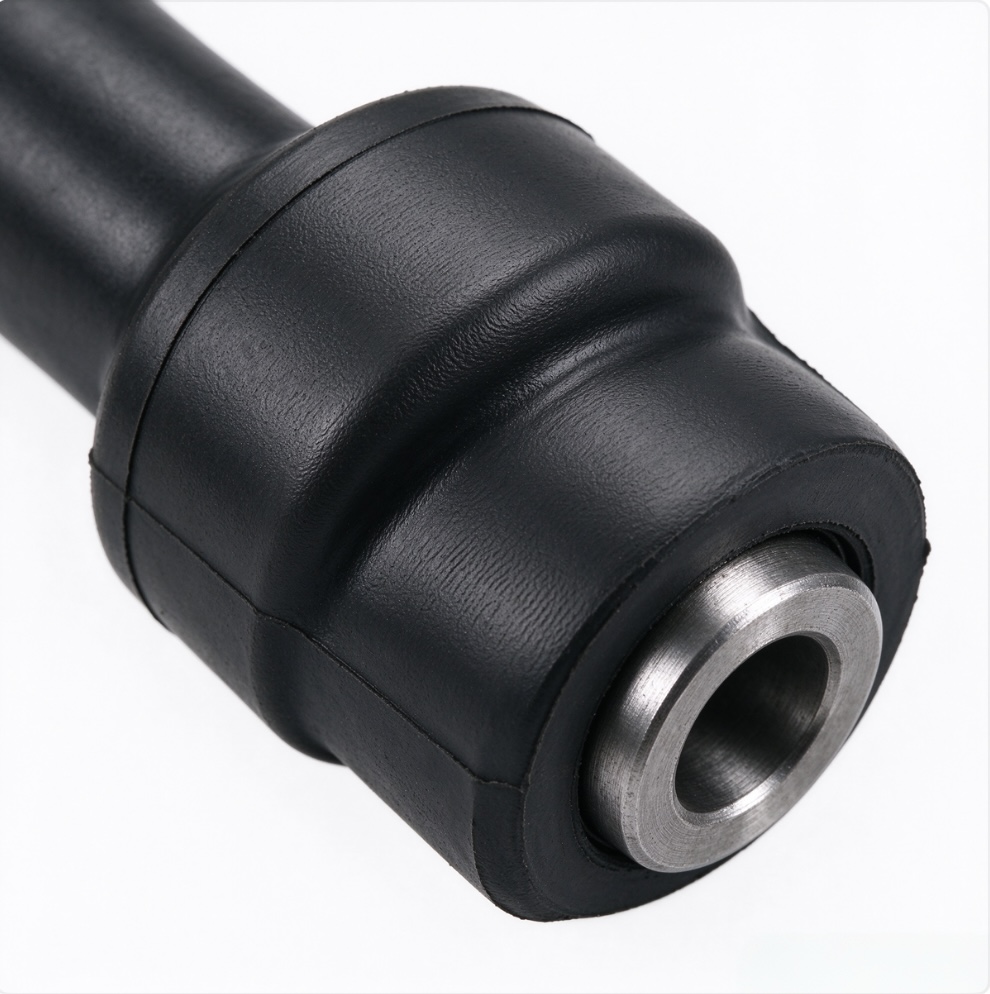

Piemēram, rūpnieciskais stiprinājums galvenokārt var izolēt vibrācijas starp mašīnām un to balstošo konstrukciju, savukārt automobiļu bukses var kontrolēt kustības starp savienotajām detaļām, vienlaikus samazinot vibrācijas un troksni.

Kad nepieciešams pielāgots gumijas amortizators?

Pielāgots gumijas amortizators ir noderīgs tad, kad standarta komponenti nevar atbilst vajadzīgajam izmēram, slodzei, montāžas veidam vai apkārtējās vides apstākļiem. OEM un rūpnieciskajām lietojumprogrammām pielāgošana var ietvert gumijas materiālu, cietību, izmērus, metāla ieliktņus, kā arī saspiešanas vai bīdes darbības īpašības.

Sniegšana paredzētās slodzes, vibrācijas apstākļu, darba temperatūras un uzstādīšanas prasību informācijas palīdz ražotājiem efektīvāk izstrādāt piemērotu risinājumu.

Nobeiguma pārdomas

Gumijas amortizatora izvēle jāsāk ar tā reālo pielietojumu, nevis produkta nosaukumu. Slodze, vibrācijas frekvence, deformācija, gumijas materiāls, temperatūra, vides iedarbība un uzstādīšanas apstākļi visi ietekmē darbības veiktspēju.

Rūpnieciskajām un automobiļu nozares lietojumiem pareizi definēta specifikācija var palīdzēt ražotājiem izstrādāt piemērotāku komponentu un samazināt nevajadzīgas dizaina izmaiņas. Kad standarta produkti nespēj atbilst prasībām, pielāgots gumijas amortizators var nodrošināt lielāku elastību materiālu, ģeometrijas un montāžas dizaina ziņā.

Atsauces

1.Darlow, M., un Zorzi, E.Mehāniskās konstrukcijas rokasgrāmata elastomēriem. NASA līgumdarbinieka ziņojums 3423, NASA, 1981.

2. Starptautiskā standartizācijas organizācija.ISO 10846-1:2008 — Akustika un vibrācija — Elastisko elementu vibroakustisko pārneses īpašību laboratoriskā mērīšana — 1. daļa: Princīpi un vadlīnijas. ISO, 2008.

3. Starptautiskā standartizācijas organizācija.ISO/TR 17051:2020 — Gumija, vulkanizēta — Vadlīnijas materiālu specifikācijai. ISO, 2020.

4. Starptautiskā standartizācijas organizācija.ISO 1629:2025 — Kaučuks un lateksi — Nomenklatūra. ISO, 2025.

5. Parker Hannifin Corporation.O-gredzena rokasgrāmata. Parker Hannifin.
