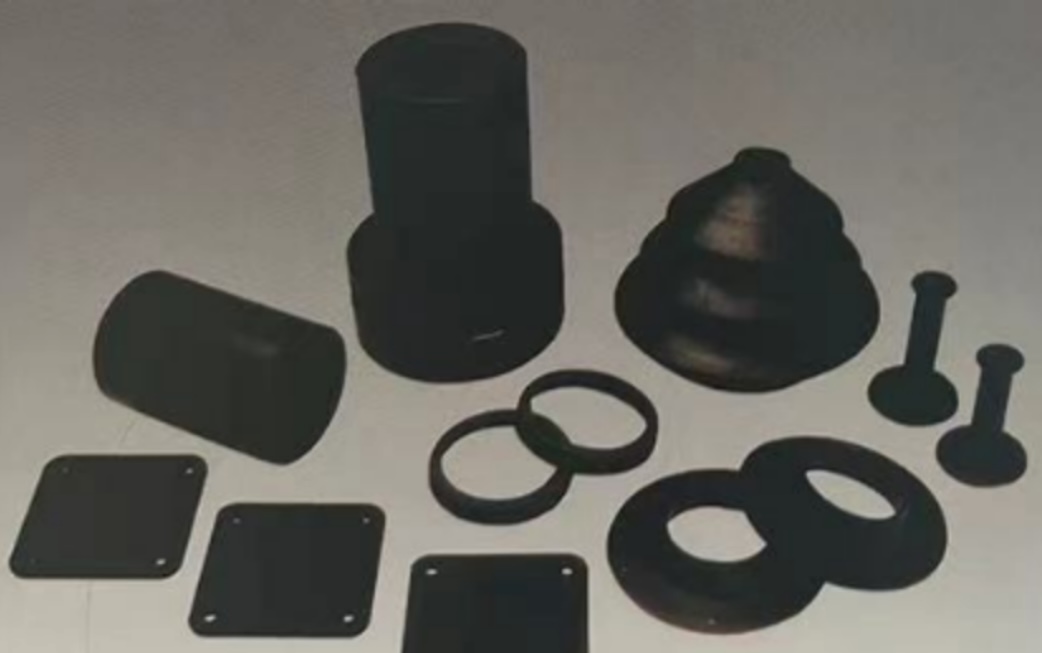

Gumijas starplīstes – statiskās un dinamiskās blīvēšanas komponentu rokasgrāmata

Inženieriem pastāv pastāvīgs izaicinājums: izvēlēties pareizo blīvi attiecīgajam darbam. Katru dienu jūs skatāties plānus, atverat apkopes rokasgrāmatas vai staigājat pa ražošanas cehu. Flanča savienojums noplūst. Cilindrs nespēj veikt savu funkciju.Vārpsta nolietojas.Vainīgais? Bieži vien nepareiza blīvējuma izvēle. Šī rokasgrāmata sniedz praktiskus piemērus, lai palīdzētu jums izvēlēties starp gumijas blīvējumiem, putekļu blīvējumiem, V‑veida blīvējumiem un O‑gredzeniem.

Stacionāro savienojumu statiskā blīvēšana

Padomājiet par sūkņa korpusu. Divas metāla virsmas, kas savienotas ar skrūvēm. Tās izskatās plakanas, taču mikroskopā atklājas, ka tās ir pilnas ar skrambām, darbarīku atstātām zīmēm un sīkiem iedobumiem. Šķidrums atradīs šos ceļus. Starp tām tiek ievietota gumijas starplika. Jūs pievelkat skrūves. Starplika saspiežas, iespiežas šajās nelīdzenumos un novērš noplūdi. Izmantojiet tās sūkņa korpuss, vārstu vāki, cauruļu atloki, piekļuves paneli. Lielas platības? Neregulāras formas? Nav problēmu. Ja jūsu lietojumā ir divas nekustīgas virsmas, kurām nepieciešama blīvēšana, gumijas starplika bieži vien ir risinājums. Atcerieties: tās nav paredzētas kustīgām detaļām.

Dinamiskās blīves atsperīgajām un rotējošām vārpstām

Tagad apsveriet hidraulisko cilindru atkārtotajā ekskavatorā. Stienis izbīdās un iebīdās, slīdēdams iekšā un ārā no cilindra. Putekļi, dubļi, smiltis ir visur. Ja šie netīrumi nonāk aiz stieņa blīvējuma, tie saskrāpē cilindra sienu, iznīcina virzuli un sabojā visu ierīci. Ko jūs pievienojat? Putekļu blīves ir nepieciešamas uz hidrauliskajiem cilindriem, pneimatiskajiem darbiniekiem, lineārajām vadotnēm — jebkuram atkārtoti kustīgam vārpstam, kas pakļauts netīrumiem.

Uzstādiet tās primārā spiediena blīvējuma ārējā pusē. To uzdevums ir izolēšana, nevis aizturēšana. Elastīgā lūpa katru reizi, kad stienis ievilkts, notīra stieni, noberžot dubļus, smiltis un ūdens pilienus. Ja jūsu iekārtas darbojas putekļainā, dubļainā vai mitrā vidē, putekļu blīve ievērojami pagarinās ekspluatācijas laiku. Tās ir pirmā aizsardzība pret piesārņojumu. Nomainiet tās regulāri; tās nolietojas ātrāk nekā spiediena blīves.

Bet kā ir ar rotējošiem vārpstām? Elektrodzinējiem. Pārnesumkārbām. Konveijeru rullīšiem. Šīs vārpstas griežas ātri, bieži vien ir neizlīdzinātas, dažkārt ar novalkātām, raupjām virsmām. Standarta lūpu blīve pārkarst, sīc un ātri nolietojas. Šajā gadījumā vislabāk darbojas cita ģeometrija. V‑veida blīves ir piemērotas rotējošām vārpstām, kurām ir neizlīdzinājums, izvirzījums vai raupja virsma.

V‑veida šķērsgriezums ir ļoti atjautīgs. Vārpstas rotācijas laikā centriskais spēks izsver blīvējuma lūpu uz āru. Tā tik tikko saskaras ar pretvirsmu, tāpēc berzes zudumi ir minimāli. Šī forma rada sūkšanas efektu, kas aizvada netīrumus prom no blīvējuma. Nav nepieciešama cieša piekļāve. To vienkārši uzvelciet uz vārpstas — tas pašcentrējas. Izmantojiet šos blīvējumus elektrodzinējos, pārnesumkārbu ievades un izvades vārpstām, lauksaimniecības tehnikā un konveijeru rullīšiem. Tie spēj darboties pie vārpstas ātrumiem līdz pat 20 metriem sekundē. Tie iztur leņķisko neizlīdznājumu, kas citos gadījumos iznīcinātu citus blīvējumus. Uzstādīšana ir ātra; jums nav nepieciešami speciāli instrumenti.

Universālie O-gredzeni daudzveidīgiem pielietojumiem

Tad kad jūs izmantojat visizplatītāko blīvi? Visur citur. O‑gredzeni ir noklusējuma blīve gandrīz visam: hidrauliskajiem cilindriem, pneimatiskajām vārstiem, ātrās savienošanas savienotājiem, šķidrumu armatūrai un neskaitāmām citām statiskām un dinamiskām lietojumprogrammām. Princips ir vienkāršs: kontrolēta deformācija. Jūs iegriežat rievu, ievietojat O‑gredzenu un saspiežat to ar pretējo detaļu. Apaļais šķērsgriezums saplacinās, veidojot divus blīvēšanas kontaktus. Iekšējais spiediens stumj O‑gredzenu uz zemspiediena pusi, palielinot kontakta spiedienu. Pašenerģizēšanās. Darbojas no vakuuma līdz augstam spiedienam. Darbojas no –50 °C līdz 200 °C, ja tiek izmantots piemērots materiāls. Ja jums ir rieva, O‑gredzens, visticamāk, derēs.
