Gumijas amortizatoru pielietojums: kur tie tiek izmantoti rūpnieciskajā aprīkojumā?

Gumijas amortizatori spēlē nozīmīgu lomu vibrācijas kontroles, trieciena pārvades samazināšanas un rūpnieciskās iekārtas no nevajadzīgām kustībām aizsargāšanā. Tie tiek izmantoti daudzu veidu mašīnās, tostarp sūkņos, kompresoros, ģenerātoros, HVAC sistēmās, darbagalda iekārtās un smagajā tehnikā.

Lai arī termins „gumijas amortizators" izklausās vienkārši, tā pielietojuma prasības var būtiski atšķirties no vienas mašīnas līdz otrai. Daža iekārta rada pastāvīgu vibrāciju, savukārt cita tehnika ir pakļauta straujiem triecieniem vai mainīgām dinamiskām slodzēm. Tāpēc piemērotajam gumijas komponentam jābūt saskaņotam ar attiecīgo iekārtu, slodzi, kustību un ekspluatācijas vidi.

Rūpnieciskajiem pircējiem ir noderīgi arī saprast, kur tiek izmantoti rūpnieciskie gumijas amortizatori, lai izlemtu, vai piemērotāks ir standarta detaļa vai individuāls risinājums.

Ko rūpnieciskajā aprīkojumā dara gumijas amortizators?

Trieciena absorbēšana un vibrācijas izolācija

Rūpnieciskās mašīnas var radīt gan pastāvīgu vibrāciju, gan pēkšņus triecienus. Motori un rotējošās iekārtas var izraisīt atkārtotu vibrāciju, savukārt kompresori, ģeneratori, celtniecības mašīnas un cita smagā tehnika sākot darbu, apstājoties vai mainot ekspluatācijas apstākļus, var radīt dinamiskos spēkus.

Gumijas amortizators darbojas, kontrolēti deformējot elastomēru. Tā vietā, lai ļautu vibrācijai vai trieciena spēkiem tieši iziet no mašīnas uz nesošo konstrukciju, gumijas elements nodrošina elastīgu saskari, kas spēj absorbēt un izkliedēt daļu šīs enerģijas.

Tas ir cieši saistīts ar vibrācijas izolāciju un slāpēšanu, taču šie jēdzieni nav identiski. Triecienu absorbēšana parasti koncentrējas uz pēkšņu slodžu ietekmes ierobežošanu, savukārt vibrācijas izolācija — uz atkārtotu vibrāciju pārvades samazināšanu.

Saskaņā arParker LORD Industriālo detaļu inženierijas ceļvedisVibrācija, triecieni un troksnis var izraisīt komponentu bojājumus un samazināt iekārtas kalpošanas laiku, ja tie netiek pienācīgi kontrolēti. Pareizi izvēlēti līmēti gumijas stiprinājumi var palīdzēt novērst šīs problēmas.

Kāpēc rūpnieciskajai trieciena absorbēšanai tiek izmantota gumija

Gumija tiek plaši izmantota, jo tā apvieno elastību ar amortizācijas īpašībām. Tās darbību iespējams pielāgot, regulējot materiāla sastāvu, cietību, ģeometriju un visa gumijas komponenta konstrukciju.

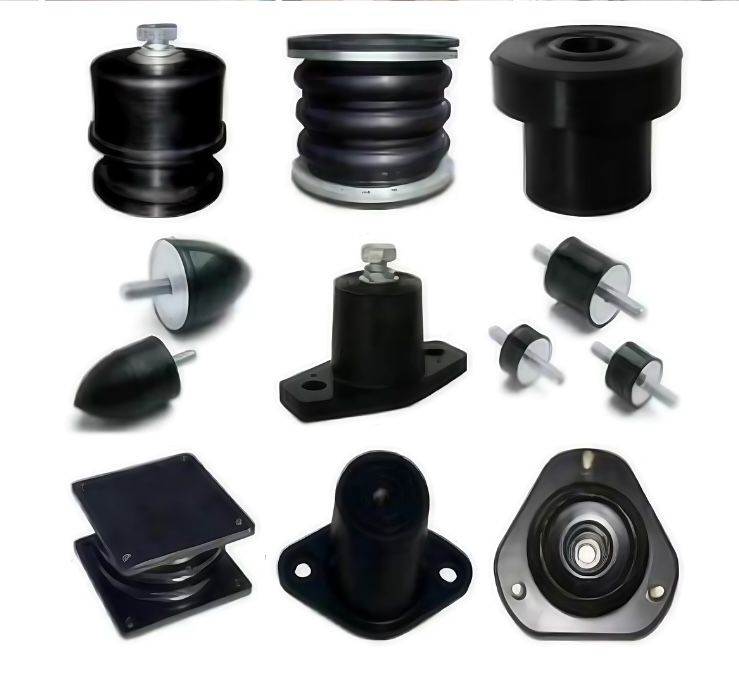

Tas padara gumiju piemērotu daudzu veidu gumijas vibrācijas stiprinājumiem, bušām, paliktņiem, dzinēju stiprinājumiem un gumijas–metāla komponentiem.

Tomēr nav viena universāla gumijas amortizatora, kas būtu piemērots ikvienai rūpnieciskajai iekārtai. Iekštelpās darbojošam sūknim var būt ļoti atšķirīgas prasības nekā āra apstākļiem pakļautam ģeneratoram vai būvniecības mašīnai, kas pakļauta atkārtotiem triecieniem.

Tāpēc lietojumprogrammai jānosaka gumijas sastāvs, forma, stingrība, kravnesība un montāžas veids.

Kur tiek izmantoti gumijas amortizatori?

Sūkņi, kompresori, motori un ģeneratori

Sūkņi, kompresori, motori un ģeneratori ir izplatīti rūpnieciskās gumijas amortizatoru pielietojumi, jo tiem ir rotējošas vai atgriezeniskas sastāvdaļas, kas rada dinamiskos spēkus.

Sūkņiem gumijas atbalsti var samazināt no iekārtas uz tās pamatni pārnesto vibrāciju. Kompresoriem, darbības laikā veicot ciklisku slodzi un kustības, var būt nepieciešama papildu uzmanība. Motori un ģeneratori var radīt pastāvīgu vibrāciju, kas citādi varētu tikt tieši pārnesta uz mašīnas rāmi.

Generatoru sistēmās, piemēram, pareizi izvēlēti gumijas stiprinājumi var palīdzēt izolēt dzinēja vibrācijas no nesošās konstrukcijas. Mērķis nav vienkārši izmantot iespējami mīkstāko gumiju. Pārmērīga mīkstums var radīt nevēlamu kustību, savukārt pārmērīgs stingrums var nodot pārāk daudz vibrācijas.

TasParker LORD vibrācijas un kustību kontroles informācijaRāda, kā elastomēra stiprinājumus un bušas var izmantot vibrācijas un trieciena izolācijai, kustību pielāgošanai un struktūrā izplatīta trokšņa samazināšanai prasīgos pielietojumos.

HVAC un rūpnieciskās dzesēšanas iekārtas

Siltumapgādes, ventilācijas un kondicionēšanas (HVAC) sistēmas kā arī dzesēšanas sistēmas ir vēl viena nozīmīga gumijas vibrācijas stiprinājumu pielietojuma joma. Ventilatori, kompresori, dzesētāji, gaisa apstrādes iekārtas, dzesēšanas aprīkojums un sūkņi normālā darbības laikā var radīt vibrācijas.

Ja šī vibrācija tiek tieši pārnesta uz grīdām, sienām, cauruļvadiem vai ēkas konstrukcijām, tā var radīt nevēlamu troksni un mehānisku slodzi. Vibrācijas izolācijas komponenti nodrošina elastīgu savienojumu starp iekārtu un tās balstu.

TasItona ceļvedis vibrācijas izolācijas paliktņiemSarakstā tipiskajos pielietojumos ir iekļauti gaisa kondicionieri, dzesēšanas torņi, kompresori, ventilatori, ģeneratori, sūkņi, cauruļvadi un procesa iekārtas.

Tāpēc, izvēloties HVAC sistēmām paredzētos stiprinājumus, pircējiem vajadzētu ņemt vērā gan iekārtas slodzi, gan vibrācijas raksturlielumus, nevis izvēlēties stiprinājumu, balstoties tikai uz tā izmēriem.

Mašīnas un smagā tehnika

Darbagalda iekārtām ir nepieciešama cita veida vibrācijas kontroles pieeja. CNC iekārtas, ražošanas mašīnas un cita precīzā aprīkojuma darbību var ietekmēt nevēlama kustība, jo pārmērīga vibrācija var samazināt stabilitāti un apstrādes veiktspēju.

Smagajā tehnikā galvenais satraukums var būt vibrācijas, trieciena un atkārtotu dinamisko slodžu kombinācija. Celtniecības mašīnas, kalnrūpniecības iekārtas, lauksaimniecības tehnika un materiālu apstrādes iekārtas var izraisīt ievērojamu slodzi uz montāžas komponentiem.

Gumijas amortizētājus, bušas un gumijas‑metāla stiprinājumus var izmantot, lai atdalītu vibrējošos mezglus no galvenās konstrukcijas. Parker' s informācija par ārpusceļu tehniku elastomēru stiprinājumus un bušas raksturo kā risinājumus vibrācijas un trieciena izolācijai prasīgos mobilo iekārtu pielietojumos.

Šiem pielietojumiem izturība ir tikpat svarīga kā vibrācijas samazināšana. Komponentam jāsaglabā savas funkcijas atkārtotu slodžu ietekmē bez pārmērīgas deformācijas vai priekšlaicīgas nodilšanas.

Precizitātes un testēšanas iekārtas

Precizitātes un testēšanas iekārtas, iespējams, nesasniedz tādus lielos trieciena slodžu līmeņus kā celtniecības mašīnas, taču pat nelielas nevēlamas vibrācijas joprojām var ietekmēt stabilitāti un mērīšanas apstākļus.

Tāpēc laboratorijas iekārtām, inspekcijas sistēmām, mērīšanas ierīcēm un citām jutīgām mašīnām var būt nepieciešami rūpīgi izstrādāti izolācijas komponenti.

Šeit mērķis ir ne tik daudz absorbēt lielu triecienu, cik radīt stabilu darbības vidi. Piemērots gumijas izolācijas elements var samazināt mašīnu radīto vai no ārpuses pārraidīto vibrāciju daudzumu, kas sasniedz jutīgu aprīkojumu.

TasParker LORD izolatora inženierijas informācijaTas arī parāda, kā elastomēru izolatorus var projektēt, lai aizsargātu jutīgu aprīkojumu no triecieniem un vibrācijām.

Rūpnieciskais pielietojums	Tipiska aprīkojums	Galvenā gumijas komponentu funkcija
Šķidrumu apstrāde	Sūkņi, kompresori	Samazināt pārraidīto vibrāciju
Enerģijas ražošana	Motors, ģeneratori	Kontrolē vibrāciju un dinamisko triecienu
HVAC	Ventilatori, dzesētāji, gaisa apstrādes iekārtas	Samaziniet vibrāciju un konstrukcijās izplatīto troksni
Ražošana	CNC un darbagaldi	Uzlabot stabilitāti un kontrolēt kustības
Smagā tehnika	Celtniecības un kalnrūpniecības mašīnas	Absorbē triecienus un dinamiskos slodzes
Precīza iekārta	Testēšanas un mērīšanas sistēmas	Ierobežot nevēlamu vibrāciju

Kā saskaņot gumijas amortizatoru ar pielietojumu

Ņemiet vērā slodzi, vibrāciju un uzstādīšanu

Pirmajā vietā jābūt faktiskajam slodzes sastāvam. Pati par sevi aprīkojuma svars nav pietiekams, jo slodze var nebūt vienmērīgi sadalīta starp visiem stiprinājuma punktiem.

Pircējiem jāņem vērā kopējais iekārtas svars, slodze uz katru stiprinājumu, slodzes virziens, paredzamā kustība, kā arī tas, vai gumijas komponente darbosies galvenokārt saspiešanā, šķērsspiedē, stiepes spriedzē vai spēku kombinācijā.

Darbības frekvence ir vēl viens svarīgs faktors. Stiprinājums, kas labi darbojas statiskas slodzes apstākļos, var nedarboties pienācīgi pastāvīgas dinamiskas vibrācijas ietekmē.

Arī uzstādīšanas vieta ir svarīga. Skrūvju izvietojums, montāžas izmēri, pieejamais atstarpe un kustības virziens var ietekmēt nepieciešamo konstrukciju.

TāpēcParker LORD inženierijas ceļvedisuzsver pielietojumam specifisku izvēli un ņem vērā tādus faktorus kā slodzi, izliekumu, traucējošo frekvenci, slāpēšanu un izolāciju.

Apsveriet Materiālu un Darbības Vidi

Darbības vide var būt tikpat svarīga kā mehāniskais slodze.

Eļļa, degviela, ūdens, mitrums, ķīmiskas vielas, ozons, āra apstākļu ietekme un temperatūra var visi ietekmēt gumijas darbības rādītājus. Piemēram, iekārtām, kas pakļautas eļļas iedarbībai, var būt nepieciešams citāds gumijas maisījums nekā iekārtām, kas darbojas ārpus telpām, savukārt augstas temperatūras mašīnām var būt vajadzīgs maisījums, kas paredzēts paaugstinātām temperatūrām.

Tāpēc materiālu izvēle jābalsta uz reālo pielietojumu, nevis vienkārši izvēloties visizplatītāko gumijas materiālu.

OEM pircējiem šī ir viena no jomām, kurā tieša sadarbība ar gumijas amortizatoru ražotāju var būt ļoti noderīga. Ražotājs kopā ar mehāniskajām prasībām spēj novērtēt darba vidi un noteikt, vai piemērotāks ir standarta sastāvs vai individuāla formulējuma risinājums.

Ko pircējiem vajadzētu pastāstīt gumijas amortizatoru ražotājam?

Pasūtot pielāgotus gumijas amortizatorus, pircējiem vajadzētu sniegt iespējami daudz informācijas par pielietojumu.

• Aprīkojuma veids un pielietojums
• Kopējais aprīkojuma svars
• Kravas svars uz vienu stiprinājuma punktu
• Vibrācijas vai trieciena apstākļi
• Darbības frekvence
• Uzstādīšanas izmēri
• Montāžas metode
• Darba temperatūra
• Saskare ar eļļu, ūdeni, ķīmiskām vielām vai laika apstākļiem
• Vajadzīgais gumijas materiāls vai veiktspējas prasības
• Esošie zīmējumi, paraugi vai detaļu numuri

Šī informācija ražotājam sniedz labāku pamatu dizaina novērtēšanai. Tā arī palīdz noteikt, vai esošais rūpnieciskais gumijas amortizators spēj izpildīt prasības vai tomēr jāizstrādā individuāli pielāgots gumijas–metāla komponents.

KāNIOSH vadlīnijas par inženiertehniskajiem kontroles pasākumiemPaskaidro, ka, izolējot mašīnu vibrāciju, var samazināt vibrācijas pārnesi caur konstrukcijām, taču svarīga ir pareiza izolācijas metode, jo nepiemēroti stiprinājumi pat var pastiprināt vibrāciju.

Secinājums

Gumijas amortizatoru pielietojums aptver plašu rūpnieciskās iekārtas klāstu — sākot no sūkņiem un kompresoriem līdz pat ģeneratoriem, HVAC sistēmām, darbgaldiem, smagajām mašīnām un precīzijas aprīkojumam.

Mērķis nav vienkārši "absorbēt vibrāciju". Atkarībā no pielietojuma rūpnieciskajam gumijas amortizatoram var būt nepieciešams kontrolēt pastāvīgu vibrāciju, absorbēt triecienus, samazināt konstrukcijās izplatīto troksni, aizsargāt jutīgus komponentus vai uzlabot iekārtas stabilitāti.

Pircējiem vislabākais pieejas veids ir sākt ar konkrēto pielietojumu un pēc tam izvērtēt slodzi, vibrācijas, triecienus, darbības vidi, gumijas materiālu un montāžas dizainu.

Kad standarta izstrādājumi nespēj atbilst prasībām, kvalificēts gumijas amortizatoru ražotājs var izstrādāt pielāgotus gumijas vibrācijas stiprinājumus vai gumijas‑metāla komponentus, balstoties uz iekārtas faktiskajiem darba apstākļiem. Šāda uz pielietojumu vērstā pieeja var nodrošināt labāku piemērotību, ilgmūžību un ilgtermiņa veiktspēju nekā vienīgi izvēloties komponentu pēc izmēra vai slodzes nominālās vērtības.

Atsauces

1.Parker LORD.LORD rūpniecisko detaļu katalogs un inženierijas ceļvedis.

2.Nacionālais Darba drošības un veselības institūts (NIOSH).Īstenojiet inženiertehniskos kontroles pasākumus.

3.Itona.Vibrācijas izolācijas paliktņi.

4.Parker LORD.Pasīvās kustības kontroles un vibrācijas izolācijas risinājumi.

5.Parker LORD.Izolatoru inženierija un produktu katalogs.
